Technické specifikace

Systém monitoringu je tvořen sítí specializovaných senzorů. Senzory pro měření teploty a vlhkosti a kombinované senzory pro měření hmotnostní vlhkosti dřeva, teploty a vzdušné vlhkosti se instalují přímo do stavební konstrukce domu a jsou rozmístěny na nejrizikovějších místech v domě jako je koupelna, WC, technická místnost, kuchyň, ale i rovné střechy a pod podlahové topení. Čidla na kontrolu kvality vnitřního ovzduší se instalují na jednom centrálním místě v domě, jako je např. chodba spojující všechny místnosti nebo vchod do obývacího pokoje, to nejfrekventovanější místo v domě. Informace z čidel se sbírají pomocí centrální jednotky, při připojení k internetu se automaticky odesílají do cloudového úložiště, kde se pomocí výpočtových algoritmů zjišťuje velikost problému, možné příčiny a kde k výkyvu hodnot pravděpodobně došlo. Systém umí také pomocí záplavových čidel odhalit vodu na povrchu podlahy a automaticky uzavřít přívod vody.

Senzory lze použít v následujících oblastech:

• Novostavby – monitorování rizikových oblastí (koupelna, WC, kuchyň, technická místnost, podlahové topení aj.) za účelem rychlé detekce úniku vody do konstrukce.
• Dřevěné a zděné domy – ke sledování potenciální akumulace vlhkosti v konstrukci, dlouhodobého zdraví podlah, stěn, stropů i krovů.
• Všechny typy rekonstrukcí – zejména v kritických oblastech, jako jsou koupelny, kuchyně a technické místnosti, pro měření a prevenci poškození vlhkostí.
• Stěny suterénu – pro měření vlhkosti ve zdivu a stavu hydroizolačních vrstev kvůli průsaku podzemní vody.
• Tam, kde jsou zapotřebí přesná, dlouhodobá a / nebo kontinuální měření – ke sledování úrovně vlhkosti zděných konstrukcí, dřevěných konstrukcí, nebo fasádních konstrukcí apod.

Senzory lze použít mimo jiné v následujících aplikacích:

• Masivní dřevěné konstrukce
• Prefabrikované panely s dřevěným rámem
• Vzduchové dutiny uvnitř stavby
• Podlahové sendviče
• Historické dřevěné konstrukce
• Lepené laminované dřevo
• Křížově laminované dřevo
• Cihlové a smaltované materiály

Systém detekuje problémy vyplývající z celé řady příčin:

• Úniky vody.
• Únava materiálu / silikonu, například vznik prasklin ve sprchových koutech.
• Úniky způsobené poruchami zařízení, jako jsou kotle, prasklé potrubí, vady materiálu atd.
• Úniky z odpadního systému v důsledku špatné instalace.
• Mechanické poškození rozvodů vody a odpadů např. navrtáním.
• Kondenzace z teplotního rozdílu v nepřístupných místech v konstrukci. Častý neviditelný problém, který může znamenat až dva m3 vody ročně.
• Akumulace vlhkosti z nedostatečného větrání.
• Zatékání z exteriéru způsobené porušenou nebo opotřebenou hydroizolací.
• Akumulace vlhkosti ze spodní vody.
• Vysokou koncentraci CO2 v ovzduší.
• Nenadálé změny kvality vzduchu v interiéru.
• Koncentraci organických těkavých látek.

Klíčové prvky

Senzomatic využívá kombinaci několika typů senzorů, centrální jednotky pro zpracování dat, sofistikované zpracování a interpretaci dat v cloudu a systém hlášení klientovi k zajištění, že bude vlhkost v celém domě pod kontrolou.

1. Senzory

Nejkvalitnější části senzorů dostupné na trhu pocházejí ze Švýcarska. Nejsou levné, ale ceníme si spolehlivosti, přesnosti a dlouhověkosti. Toto není oblast, na které chcete ušetřit peníze.

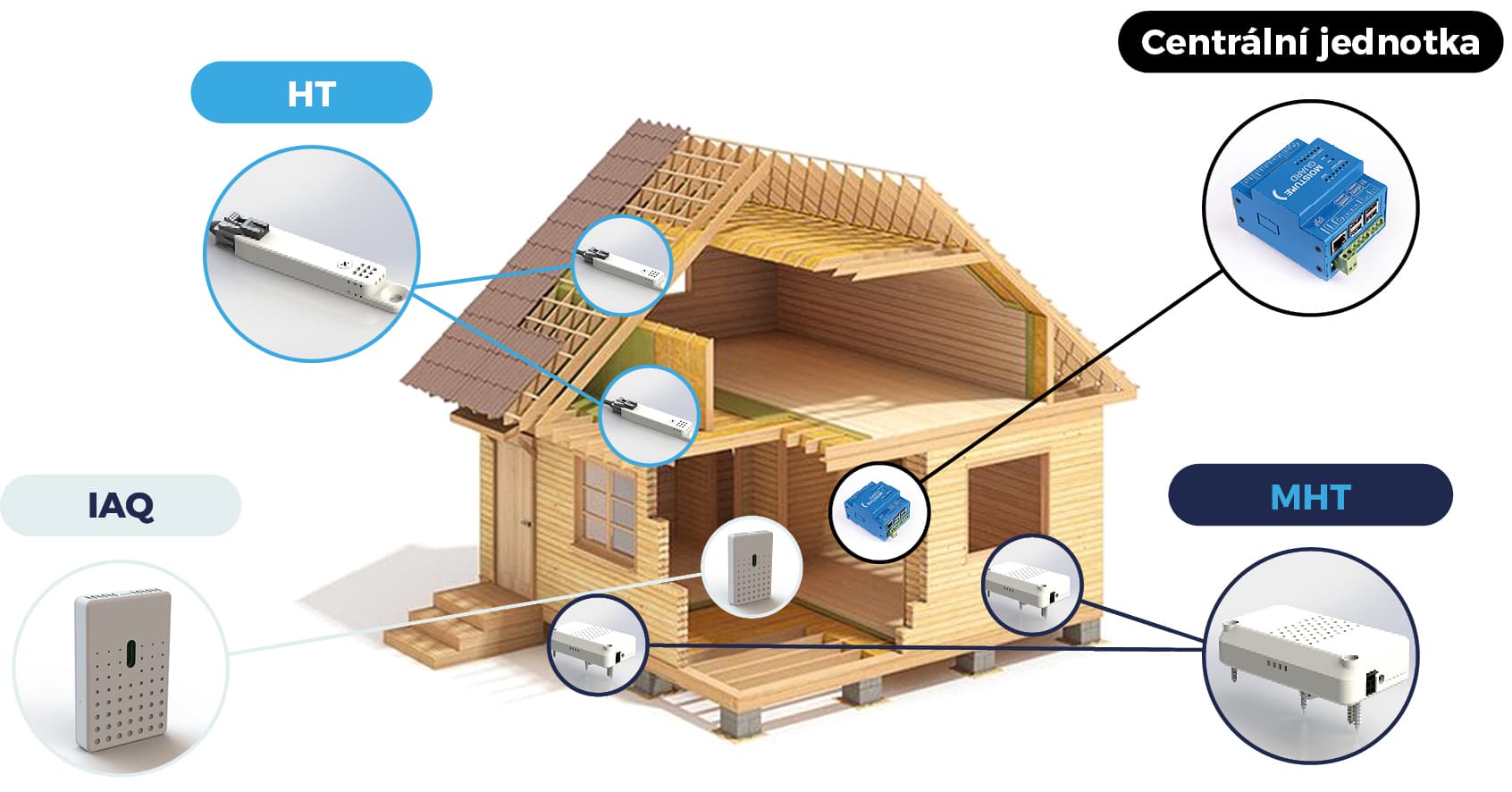

Používáme různé typy senzorů:

HT – Senzory teploty a vlhkosti jsou umístěny v oblastech, kde je třeba monitorovat prostředí (uvnitř dutin v konstrukci, uvnitř izolace, monitoring podmínek v interiéru a exteriéru).

MHT – Speciální kombinované senzory pro měření hmotnostní vlhkosti dřeva, vzdušné vlhkosti a teploty v konstrukci domů.

FHT – Záplavové senzory pro rychlou detekci úniku vody v interiéru nebo v konstrukci domu.

BHT – Speciální senzory do zdiva pro měření vlhkosti uvnitř zděných konstrukcí, betonových podlah, stropů aj.

IAQ – Senzory kvality vnitřního prostředí monitorující kvalitu vzduchu v interiéru. Poskytují měření koncentrace CO2, koncentrace organických těkavých látek a relativní vlhkosti a teploty.

2. Centrální jednotka

Sbírá data z jednotlivých senzorů, provádí počáteční zpracování dat, zálohuje data do interní paměti. Po připojení k internetu zasílá šifrovaná data pro cloudové zpracování pomocí algoritmů umělé inteligence, které pomáhají detekovat vznikající problémy již v jejich počátku.

3. Konektivita

Doporučujeme zapojit senzory k centrální jednotce. Je důležité, aby připojení mezi lokální centrální jednotkou a serverem Senzomatic bylo po instalaci okamžitě navázáno (například pomocí LTE modemu), obvykle ještě před připojením domu k internetu. Následně po kolaudaci domu je pak na klientovi, jaký typ připojení systému k internetu zvolí. V případě problémů vám s tím můžeme pomoci.

4. Interpretace dat na vysoké úrovni

Data pravidelně zpracovává Senzomatic tým a zprávy jsou klientům zasílány pravidelně nebo se klienti mohou kdykoli přihlásit do Senzomatic webového portálu přes svůj účet a zobrazit si aktuální hodnoty. Tým zkušených odborníků má vše pod dohledem.

Systém sbírá data z kritických míst domu a interpretuje je proti informacím o vlhkosti a teplotě uvnitř i vně konstrukce. Akumulace vlhkosti je za určitých podmínek přirozená a normální, ale za jiných mohou být stejné hodnoty problematické a budou interpretovány jako potenciální riziko. Jelikož je každá stavba jedinečná, používá Senzomatic speciální algoritmy, které rychle rozpoznají, jak se vaše konstrukce chová, a označí kombinace, které považuje za důležité sledovat, nebo přímo označuje kritickou situaci.

Systém sbírá pravidelně data ze senzorů rozmístěných v konstrukci domu, ukládá je a pomocí pokročilých algoritmů je vyhodnocuje. Právě v algoritmech zpracování dat je ta největší přidaná hodnota systému. Díky dlouholetým zkušenostem a záznamům z více než 600 monitorovaných staveb jsme navrhli a v praxi ověřili automatizované vyhodnocovací algoritmy, které zpracovávají nejen současně měřenou hodnotu, ale srovnávají ji s průběhem v krátké historii i s ostatními senzory v konstrukci včetně senzorů v i interiéru a exteriéru domu. Díky tomu je algoritmus schopen určit celkový stav konstrukce a zároveň detekovat jakoukoli náhlou změnu. Algoritmy jsou schopny samy odhalit množství falešných poplachů.

Algoritmy pracují s historickými daty senzorů v konstrukci, jsou schopny se samy naučit chování konstrukce a podmínky uvnitř. Algoritmy nejenže detekují anomálii, ale vyhodnotí míru rizika (skóre), které taková anomálie znamená. Podle velikosti skóre je pak předána informace operátorovi systému nebo přímo majiteli domu. Zákazník je o situaci informován a operátor navrhne postup dalšího řešení.

V některých případech je velmi obtížné pro lidské oko rozeznat anomálii v měřených datech. Proto používáme automatizované citlivé algoritmy, které spolehlivě anomálie detekují i v obtížných případech, kdy jsou data ovlivněna dalšími veličinami.

Přínos Senzomatic není jen v monitoringu, ale především v interpretaci a vyhodnocení dat.

5. Možnost automatického uzavření vodovodu

Máme jednoduché, levné řešení, které se hodí pro většinu ventilů hlavního uzávěru vody a umožňuje systému v případě nouze automaticky vypnout vodu.
